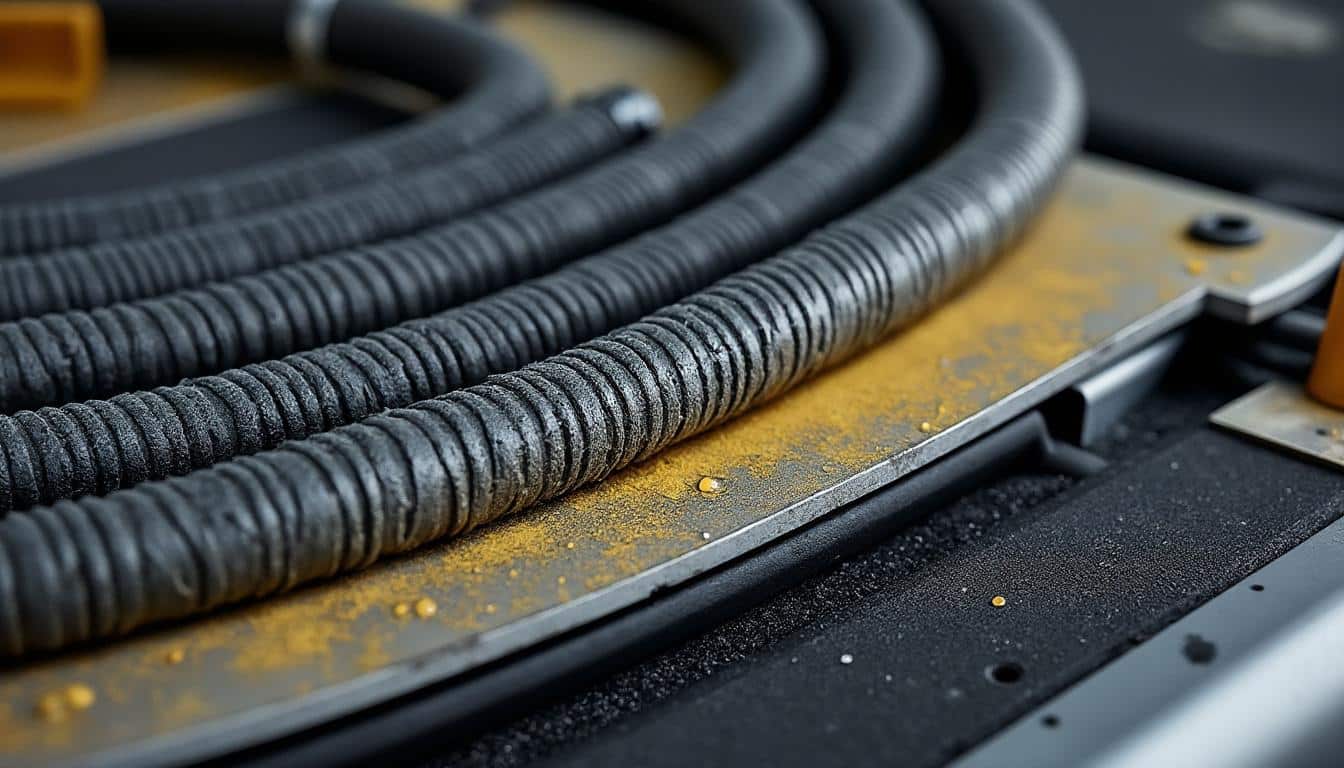

Tout savoir sur le flexible de tuyau pour le refroidissement du matériel roulant

Dans le monde exigeant du matériel roulant, qu’il s’agisse de trains, tramways ou bus, chaque composant joue un rôle clé dans la fiabilité et la sécurité des opérations. Parmi ces éléments, vous êtes-vous déjà demandé comment le moteur et ses systèmes thermiques restent à une température optimale malgré les vibrations et les mouvements constants ? C’est ici que le flexible du tuyau de refroidissement intervient discrètement mais efficacement.

Le flexible du tuyau de refroidissement du matériel roulant désigne un conduit souple conçu pour assurer la circulation du liquide de refroidissement au sein des moteurs et autres composants thermiques. Ce flexible garantit une adaptation parfaite aux contraintes mécaniques et thermiques propres aux matériels en mouvement. Il permet ainsi un refroidissement optimal, un facteur essentiel pour prévenir les pannes et assurer la longévité des équipements ferroviaires et urbains.

Comprendre le rôle et la conception du flexible pour le tuyau de refroidissement dans le matériel roulant

Qu’est-ce qu’un flexible du tuyau de refroidissement dans le matériel roulant ?

Le flexible destiné au tuyau de refroidissement dans le matériel roulant est un élément souple qui connecte différents composants du circuit thermique, tels que le moteur, la pompe à eau et le radiateur. On le retrouve dans une large gamme de véhicules : trains régionaux, tramways urbains, bus et même engins de maintenance industrielle. Sa principale fonction est d’absorber les vibrations et mouvements mécaniques inhérents au fonctionnement de ces matériels, ce que ne peut pas assurer un tuyau rigide. En effet, contrairement aux tuyaux rigides en métal ou plastique, les flexibles sont conçus pour conserver leur intégrité face à des déformations répétées, évitant ainsi les risques de fissures et fuites.

Cette flexibilité est primordiale notamment dans les environnements ferroviaires où les secousses sont fréquentes. Un tuyau rigide, bien que solide, ne pourrait pas supporter ces contraintes sans risquer la rupture. Ainsi, le flexible du tuyau de refroidissement matériel roulant agit comme un amortisseur, garantissant une circulation continue et sûre du liquide de refroidissement.

Les matériaux et la construction pour assurer durabilité et résistance

Pour répondre aux exigences sévères du matériel roulant, le flexible du circuit de refroidissement est réalisé à partir de matériaux spécifiques. Le caoutchouc naturel ou synthétique constitue souvent la base, apprécié pour son élasticité et sa résistance aux températures. Le silicone est également courant, notamment pour sa capacité à résister à des températures élevées allant jusqu’à 200 °C. Ces matériaux sont renforcés par des couches textiles ou métalliques, souvent en fibres aramides ou en tresses métalliques fines, qui augmentent la résistance à la pression hydraulique et limitent l’usure due aux frottements.

• Construction multi-couches assurant une haute résistance thermique et mécanique
• Renfort textile ou métallique pour prévenir la déformation sous pression
• Revêtements spécifiques pour protéger contre les agressions extérieures (huile, ozone, UV)

Grâce à cette conception avancée, la durabilité du tuyau en caoutchouc pour le matériel ferroviaire est garantie même sous des conditions extrêmes. Par exemple, dans les réseaux urbains comme le métro parisien ou les tramways lyonnais, ces flexibles doivent fonctionner sans interruption pendant plusieurs années, souvent plus de 5 à 7 ans avant remplacement.

Les caractéristiques techniques indispensables des flexibles pour le refroidissement du matériel roulant

Résistance à la température, à la pression et à la flexibilité

Choisir un flexible adapté au tuyau de refroidissement pour votre matériel roulant implique de considérer plusieurs critères techniques essentiels. Tout d’abord, la résistance thermique doit couvrir une plage large, typiquement de -40 °C à +150 °C, pour supporter aussi bien les hivers rigoureux que les pics de chaleur moteur. Ensuite, la pression hydraulique à laquelle le flexible peut résister est cruciale : les flexibles courants supportent jusqu’à 10 bars, voire 20 bars pour les systèmes haute pression. Enfin, la flexibilité du tuyau est indispensable pour absorber les mouvements et dilatations causés par les cycles thermiques et les vibrations.

La combinaison de ces caractéristiques assure la fiabilité du système de refroidissement, limitant les risques de défaillance. Par exemple, dans les moteurs diesel de locomotives, une résistance thermique élevée est impérative pour éviter la dégradation prématurée des flexibles sous l’effet de la chaleur intense.

Normes, certifications et types de flexibles adaptés au matériel roulant

Pour garantir la sécurité et la conformité, les flexibles destinés au tuyau de refroidissement du matériel roulant doivent répondre à des normes strictes. Parmi elles, la norme ISO concernant les tuyaux flexibles pour liquides de refroidissement fixe des critères précis sur la résistance à la pression, à la température et à la durabilité. En parallèle, des certifications ferroviaires spécifiques validées par des organismes comme l’EN 45545 pour la sécurité incendie sont indispensables dans le secteur.

• Conformité aux normes ISO pour tuyaux flexibles liquides de refroidissement
• Respect des certifications ferroviaires EN 45545 et NF F 16-101
• Utilisation de flexibles textile renforcé, spiralé métallique ou anti-abrasion selon l’application

Selon le type de matériel roulant, qu’il s’agisse de locomotives, tramways ou bus électriques, le choix du flexible varie. Par exemple, un bus électrique circulant dans une ville comme Toulouse privilégiera un flexible textile renforcé pour sa légèreté et sa résistance, tandis qu’un train régional en Auvergne-Rhône-Alpes pourra nécessiter un flexible spiralé métallique pour des performances accrues en pression.

Comment le flexible du tuyau de refroidissement s’intègre au circuit thermique du matériel roulant

Description du circuit thermique classique et rôle des flexibles

Le circuit de refroidissement dans un matériel roulant suit un chemin bien précis : le liquide de refroidissement circule du moteur vers la pompe à eau, puis vers le radiateur avant de revenir au moteur. Chaque composant joue un rôle déterminant pour maintenir une température optimale. Le flexible du tuyau de refroidissement matériel roulant intervient comme un élément de liaison souple entre les parties fixes et mobiles de ce circuit, notamment entre le moteur et le radiateur, permettant de gérer efficacement les mouvements dus aux vibrations et aux dilatations thermiques.

Sans ces flexibles spécialement conçus, le circuit risquerait des ruptures ou des fuites, compromettant la sécurité et la performance. Leur intégration est donc cruciale pour assurer la continuité et l’efficacité du refroidissement.

Gestion des contraintes mécaniques et thermiques par les flexibles

Les flexibles du tuyau de refroidissement sont soumis à des contraintes mécaniques importantes, notamment des vibrations répétées et des mouvements dus à la dilatation thermique des matériaux. Ces contraintes peuvent entraîner des fissures ou des ruptures si le tuyau n’est pas suffisamment flexible et résistant. C’est pourquoi ces composants sont conçus pour absorber ces mouvements tout en maintenant une parfaite étanchéité.

• Absorption des vibrations mécaniques pour éviter les ruptures
• Adaptation aux dilatations thermiques grâce à la souplesse des matériaux
• Maintien de la pression et de l’étanchéité même en conditions extrêmes

Prenons l’exemple d’un moteur diesel dans un train régional : le liquide de refroidissement circule sous pression variable entre 5 et 15 bars, à des températures allant de 20 °C à 140 °C. Le flexible relie le moteur à la pompe et au radiateur tout en supportant ces variations, ce qui garantit une performance thermique optimale et une durée de vie prolongée du circuit.

Entretenir, diagnostiquer et remplacer les flexibles de refroidissement dans le matériel roulant

Comment inspecter et diagnostiquer l’état des flexibles ?

Pour assurer la pérennité du système de refroidissement ferroviaire, une maintenance préventive régulière du flexible du tuyau de refroidissement est indispensable. L’inspection visuelle permet de détecter rapidement des signes d’usure tels que fissures, gonflements, craquelures ou fuites. Ces symptômes indiquent souvent une dégradation avancée qui peut compromettre le fonctionnement du circuit.

En complément, des tests de pression réalisés en atelier permettent de vérifier l’intégrité du flexible sous charge. Cette double approche, visuelle et technique, est la clé pour anticiper le remplacement avant qu’une panne ne survienne, réduisant ainsi les coûts de réparation et les interruptions de service.

Procédure pour remplacer un flexible du tuyau de refroidissement

Le remplacement d’un flexible hydraulique dans le matériel roulant doit suivre une procédure rigoureuse pour garantir la sécurité et la compatibilité avec le reste du circuit. Voici les étapes clés :

• Arrêter le moteur et laisser refroidir le système pour éviter tout risque de brûlure
• Vidanger le liquide de refroidissement dans un récipient adapté pour éviter toute pollution
• Démonter le flexible usé en dévissant les raccords avec des outils adaptés
• Installer le nouveau flexible en vérifiant la compatibilité des dimensions et des matériaux
• Recharger le circuit avec un liquide de refroidissement conforme aux préconisations constructeur et purger l’air

Une installation correcte garantit non seulement la performance du système mais aussi la sécurité des passagers et du matériel. Un flexible défectueux non remplacé peut entraîner une surchauffe moteur, une fuite de liquide et potentiellement une panne coûteuse qui immobilise le matériel roulant plusieurs jours.

FAQ – Questions fréquentes sur les flexibles du tuyau de refroidissement dans le matériel roulant

Quelle est la durée de vie moyenne d’un flexible de refroidissement dans le matériel roulant ?

La durée de vie moyenne est généralement comprise entre 5 et 7 ans, selon l’usage, les conditions climatiques et la qualité du flexible. Une inspection régulière permet d’anticiper le remplacement.

Quels matériaux offrent la meilleure résistance thermique pour ces flexibles ?

Le silicone et les caoutchoucs renforcés avec des fibres textiles ou métalliques sont les matériaux les plus performants, capables de résister à des températures jusqu’à 200 °C.

Comment savoir si un flexible est compatible avec un liquide de refroidissement écologique ?

Il faut vérifier que le flexible est certifié conforme aux normes ISO pour liquides de refroidissement et qu’il est compatible avec les propriétés chimiques spécifiques de ces fluides écologiques.

Quelles normes garantissent la sécurité des flexibles dans les trains et bus ?

Les normes ISO 7628, EN 45545 (sécurité incendie) et NF F 16-101 sont les principales certifications garantissant la qualité et la sécurité des flexibles utilisés dans le matériel roulant.

Peut-on utiliser un flexible rigide à la place d’un flexible dans un circuit de refroidissement ?

Non, un tuyau rigide ne peut pas absorber les mouvements et vibrations du matériel roulant, ce qui le rend inadapté. Seuls les flexibles offrent la souplesse nécessaire pour assurer le bon fonctionnement du circuit.
